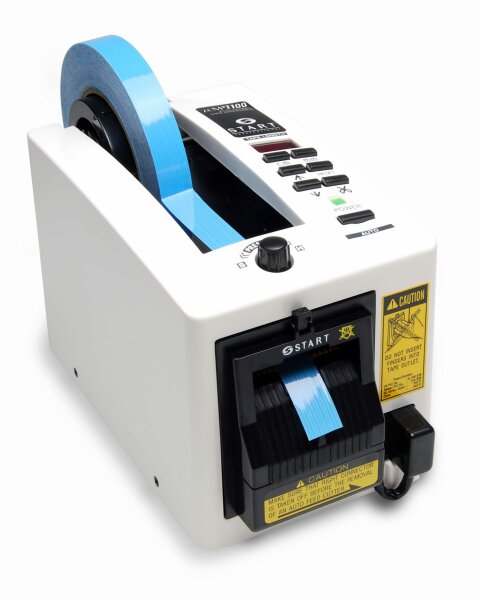

ZCM1100 – Safety-Guard Tape-Dispenser von START International: Maximale Sicherheit ohne Produktivitätsverlust
In modernen Produktionsumgebungen ist Arbeitssicherheit keine Option — sie ist eine gesetzliche und unternehmerische Pflicht. Tape-Dispenser mit offenen Schneidmechanismen stellen besonders in Hochdurchsatz-Umgebungen mit wechselndem Personal ein reales Verletzungsrisiko dar. START International hat den ZCM1100 entwickelt, um dieses Risiko konstruktiv zu eliminieren: Der aktive Safety-Guard-Schneidkopf macht das Gerät physisch inoperabel, solange sich Finger, Werkzeuge oder andere Fremdkörper im Schneidbereich befinden — ohne dabei Präzision, Durchsatz oder Bedienkomfort zu beeinträchtigen.
Aktiver Safety Guard – physische Sicherheit, nicht nur Signalton
Der Safety Guard des ZCM1100 ist kein passiver Warnhinweis und kein akustisches Signal — er ist ein aktives mechanisches Sicherheitssystem, das den Schneidvorgang physisch unterbindet, sobald der Schneidbereich blockiert ist. Das Gerät wird schlicht inoperabel. Erst wenn der Bereich frei ist, kann der nächste Schnitt — ob per Fotozelle oder Taste — ausgelöst werden. Dieses Prinzip schützt zuverlässig auch dann, wenn Bediener abgelenkt, neu oder unerfahren sind.
Kein Kompromiss bei Leistung und Präzision
Die Safety-Guard-Funktion kostet weder Takt noch Genauigkeit. Der ZCM1100 verarbeitet Klebebänder von 7 bis 51 mm Breite bei Schnittlängen von 30 bis 999 mm mit einer Wiederholgenauigkeit von ±1 mm. Die Fotozellen-Automatik sichert einen unterbrechungsfreien Produktionsfluss. Die Schnittlänge wird einmalig am digitalen LED-Panel definiert und dauerhaft gespeichert.
Globale Einsatzbranchen
-
Automotive: Serienmontage mit wechselnden Schichten, Kabelbaumfertigung
-
Elektronik / PCB: Maschinenmaskierung in sensiblen Produktionsumgebungen
-
Verpackung & Logistik: Hochdurchsatz-Linien mit mehreren Bedienern
-
Ausbildung & Lehrwerkstätten: Sicherer Betrieb auch durch unerfahrene Bediener
-
Allgemeine Industrie: Überall dort, wo erhöhte Sicherheitsstandards gefordert werden
Bewährte Plattform – weltweit im Einsatz
Der ZCM1100 teilt alle Stärken der ZCM1000-Familie: Stahlrahmen, flammhemmendes antistatisches Verbundgehäuse (480 °C), 3-in-1-Kernhalter (25 / 35 / 76 mm), Klingenstandzeit bis 200.000 Schnitte. Für den europäischen Markt: ZCM1100-2 (230 V / 50 Hz, CE-zertifiziert). Varianten mit Safety Guard und mehreren Längenspeichern sind als ZCM2200 verfügbar.
Nicht sicher, ob der ZCM1100 für Ihren Prozess geeignet ist? Kontakt: info@startinternational.eu — kostenlose Beratung und Materialtestung inklusive.
Technische Spezifikationen – ZCM1100
| Parameter |
Spezifikation |
| Modellbezeichnung |
ZCM1100 (230-V-EU-Version: ZCM1100-2) |
| Gerätekategorie |
Elektrischer Tape-Dispenser mit Safety-Guard-Schneidkopf |
| Sicherheitsfunktion |
Aktiver Safety Guard – physische Blockierung bei Bereichsüberwachung |
| Kompatible Bandbreite |
7 – 51 mm (0,28" – 2,0") |
| Programmierbarer Schnittbereich |
30 – 999 mm (1,2" – 39") |
| Mindestschnittlänge |
30 mm (1,2") |
| Maximaler Rollenaußendurchmesser |
178 mm (7") |
| Kernhalter (im Lieferumfang) |
3-in-1: 25 mm / 35 mm / 76 mm |
| Schnittgenauigkeit |
±1 mm (materialabhängig) |
| Bandvorschubgeschwindigkeit |
14,5 cm/s |
| Betriebsmodi |
Automatisch (Fotozelle) / Manuell (Taste) |
| Längenspeicher |
1 |
| Schneidsystem |
Guillotine mit Safety Guard |
| Klingenlebensdauer |
bis zu 200.000 Schnitte |
| Längeneinstellung |
Digital (LED), manuell überschreibbar |
| Andruckrolle |
Verstellbar (für verschiedene Bandstärken) |
| Rahmen / Gehäuse |
Stahlrahmen / flammhemmendes Antistatik-Verbundgehäuse (480 °C) |
| Maße (L × B × H) |
25,0 × 13,5 × 16,5 cm |
| Gewicht |
2,72 kg |
| Nennspannung |
117 V, 50/60 Hz, <1 A / 230 V, 50/60 Hz (ZCM1100-2) |
| Zertifizierung |
CE (alle 230-V-Modelle) |
| Herstellungsland |
Japan |
| Empfohlenes Zubehör |
zcM1000P026 (Rollenständer max. 240 mm), ZFOOTSWITCH |
Der ZCM1100 ist die Safety-Guard-Variante des ZCM1000 mit Mindestschnittlänge 30 mm. Für Anwendungen ohne Safety-Guard-Anforderung: ZCM1000. Mit Safety Guard und 3 Längenspeichern: ZCM2200.
