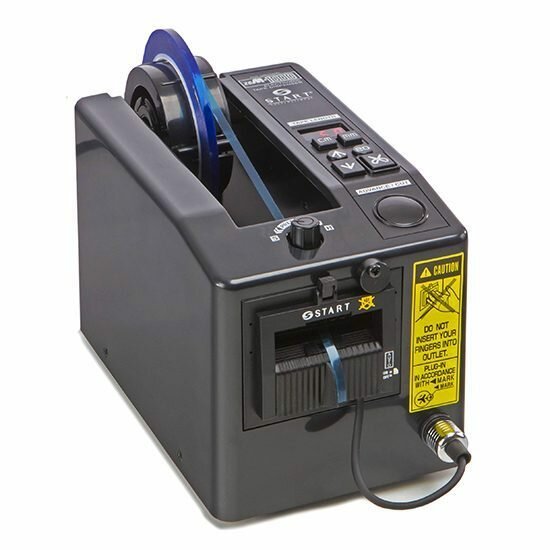

ZCM1000B – Elektrischer Tape-Dispenser für schmale Klebebänder: Präzision ab 3 mm
In der Elektronikfertigung, Feinmechanik und Kabelbaumkonfektionierung werden Klebebänder eingesetzt, die so schmal sind, dass konventionelle Dispenserförderrollen keinen zuverlässigen Grip erzeugen können. Das Ergebnis: ungleichmäßiger Vorschub, schiefe Schnitte, Fehlzuführungen und Produktionsverzögerungen. START International hat den ZCM1000B als direkte technische Antwort auf dieses Problem entwickelt: Eine speziell konstruierte Förderrolle ermöglicht den zuverlässigen, gleichmäßigen Vorschub von Klebebändern bis hinunter auf 3 mm Breite (1/8") — der schmälsten Dimension, die in dieser Geräteklasse verarbeitet werden kann.
Spezialförderrolle – Präzision auf kleinstem Raum
Die eigens entwickelte Förderrolle des ZCM1000B ist geometrisch und mechanisch auf den Kontakt mit sehr schmalen Bandmaterialien optimiert. Sie erzeugt ausreichend Grip für einen schlupffreien Vorschub, ohne das empfindliche Material zu beschädigen oder seitlich zu versetzen. Bänder, die auf Standardförderrollen regelmäßig ausweichen oder faltig werden, laufen auf dem ZCM1000B gerade, gleichmäßig und prozesssicher.
Vollautomatischer Betrieb – reproduzierbar und taktsicher
Die integrierte Fotozellen-Steuerung löst den Folgevorschub automatisch aus, sobald das aktuelle Bandstück entnommen wurde. Die Schnittlänge wird einmalig am digitalen LED-Panel definiert und dauerhaft gespeichert. Schnittbereich: 20 bis 999 mm, Genauigkeit: ±1 mm. Der Guillotine-Schnitt liefert gerade, saubere Kanten — auch bei schmalen, dünnen Streifenmaterialien.
Typische Einsatzmaterialien
- Schmale Isolierbänder in der Elektronikfertigung (ab 3 mm)
- Dünne Kapton®-Streifen und Polyimid-Folienbänder
- Schmale PCB-Maskierungsbänder
- Feine Transfer- und Folienklebebänder
- Schmale Gewebeklebebänder in der Kabelbaumfertigung
- Spezialbänder in Feinmechanik und Sensorik
Globale Plattform – industrielle Zuverlässigkeit
Der ZCM1000B basiert auf der weltbewährten ZCM1000-Plattform: Stahlrahmen, flammhemmendes antistatisches Verbundgehäuse (Selbstzündtemperatur 480 °C), 3-in-1-Kernhalter für 25 / 35 / 76 mm und Klingenstandzeit bis zu 200.000 Schnitte. Für den europäischen Markt: ZCM1000B-2 (230 V / 50 Hz, CE-zertifiziert). Kompaktes Format: 24,5 × 13,5 × 16,0 cm, 2,54 kg.
Nicht sicher, ob der ZCM1000B für Ihr schmales Bandmaterial geeignet ist? Nutzen Sie unser kostenloses Materialtestprogramm. Kontakt: info@startinternational.eu
Lieferumfang
- ZCM1000B Elektrischer Tape-Dispenser
- Produkthandbuch
- Silikonöl
- Sicherheitsvorrichtung
Technische Spezifikationen – ZCM1000B
| Parameter |
Spezifikation |
| Modellbezeichnung |
ZCM1000B (230-V-EU-Version: ZCM1000B-2) |
| Gerätekategorie |
Elektrischer Tape-Dispenser, Schmalband-Spezialversion |
| Kompatible Bandbreite |
3 – 25 mm (0,125" – 1,0") |
| Programmierbarer Schnittbereich |
20 – 999 mm (0,79" – 39") |
| Maximaler Rollenaußendurchmesser |
178 mm (7") |
| Kernhalter (im Lieferumfang) |
3-in-1: 25 mm / 35 mm / 76 mm |
| Schnittgenauigkeit |
±1 mm (materialabhängig) |
| Förderrolle |
Spezialrolle für schmale Tapes ab 3 mm |
| Bandvorschubgeschwindigkeit |
14,5 cm/s |
| Betriebsmodi |
Automatisch (Fotozelle) / Manuell (Taste) |
| Schneidsystem |
Guillotine (gerade Schnittkante) |
| Klingenlebensdauer |
bis zu 200.000 Schnitte |
| Längeneinstellung |
Digital (LED), manuell überschreibbar |
| Andruckrolle |
Verstellbar (für verschiedene Bandstärken) |
| Rahmen / Gehäuse |
Stahlrahmen / flammhemmendes Antistatik-Verbundgehäuse (480 °C) |
| Maße (L × B × H) |
24,5 × 13,5 × 16,0 cm |
| Gewicht |
2,54 kg |
| Nennspannung |
117 V, 50/60 Hz, <1 A / 230 V, 50/60 Hz (ZCM1000B-2) |
| Zertifizierung |
CE (alle 230-V-Modelle) |
| Herstellungsland |
Japan |
| Lieferumfang |
Gerät, Produkthandbuch, Silikonöl, Sicherheitsvorrichtung |
Der ZCM1000B ist die Spezialvariante für schmale Klebebänder von 3–25 mm. Für Standardbreiten 7–51 mm empfehlen wir den ZCM1000. Für Glasfasergewebe-Tapes den ZCM1000C, für VHB und Schaumstofftapes den ZCM1000-NS.
