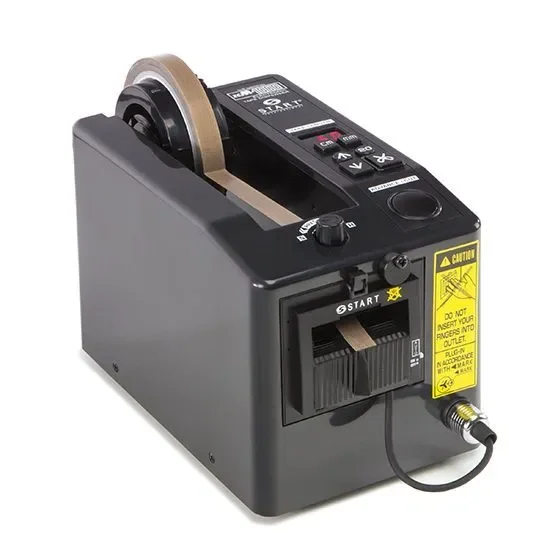

ZCM1000D – Elektrischer Tape-Dispenser für Kleinstlängen: Präzision bis 5 mm
In der Mikromontage, Platinenmaskierung und Feinmechanik zählen Millimeter. Standarddispenser setzen bei einer Mindestschnittlänge von 20 mm eine technische Grenze, die in diesen Anwendungen schlicht zu groß ist. START International hat den ZCM1000D für genau diesen Bedarf entwickelt: Ein maßgeschneidertes Custom-Steuerboard ermöglicht Schnittlängen bis hinunter auf 5 mm — ohne Kompromisse bei Präzision, Automatisierungsgrad oder Betriebssicherheit.
Custom-Steuerboard – Ingenieursleistung für Kleinstanwendungen
Das Herzstück des ZCM1000D ist eine eigens entwickelte Steuerplatine, die die physikalischen Grenzen des Standardgeräts überwindet und eine programmierbare Mindestlänge von 5 mm (0,2") realisiert. Der gesamte Schnittbereich reicht von 5 bis 999 mm — der ZCM1000D ist damit das vielseitigste Modell der ZCM1000-Familie in Bezug auf den unteren Längenbereich. Die maximale Schnittlänge bleibt mit 999 mm vollständig erhalten.
Betriebshinweis: Fotozelle und Pinzette
Bei Kleinstlängen von 5 mm greift eine physikalische Einschränkung: Die integrierte Fotozelle kann Stücke dieser Größe nicht sicher detektieren. Die Entnahme sollte bei diesen Längen mit einer Pinzette erfolgen. Ab einer Stücklänge von ca. 20 mm arbeitet die Fotozellen-Automatik wieder vollständig. Der manuelle Tastenbetrieb steht für alle Längen ohne Einschränkung zur Verfügung. Diese Eigenschaft ist kein Defekt, sondern eine physikalisch bedingte Besonderheit bei Kleinstlängen.
Globaler Einsatz – industrielle Zuverlässigkeit
Der ZCM1000D basiert auf der weltweit bewährten ZCM1000-Plattform: Stahlrahmen, flammhemmendes antistatisches Verbundgehäuse (Selbstzündtemperatur 480 °C), 3-in-1-Kernhalter für 25 / 35 / 76 mm Kerndurchmesser und Klingenstandzeit bis zu 200.000 Schnitte. Für den europäischen Markt liefern wir die Version ZCM1000D-2 (230 V / 50 Hz, CE-zertifiziert).
Typische Einsatzbranchen
-
Elektronik / PCB: Kleinstmengen-Maskierung, Mikro-Isolationsstreifen
-
Medizintechnik: Präzisionsapplikationen mit definierten Kleinstlängen
-
Sensorik & Feinmechanik: Fixierung kleinster Komponenten
-
Automobil: Kurze Abschnitte für Kabelbaum-Detailarbeiten
-
Labor & Forschung: Reproduzierbare Kleinstmengen für Testzwecke
Nicht sicher, ob der ZCM1000D für Ihr Material geeignet ist? Nutzen Sie unser kostenloses Materialtestprogramm — wir prüfen Ihr Band und geben Ihnen eine schriftliche Empfehlung. Kontakt: info@startinternational.eu
Technische Spezifikationen – ZCM1000D
| Parameter |
Spezifikation |
| Modellbezeichnung |
ZCM1000D (230-V-EU-Version: ZCM1000D-2) |
| Gerätekategorie |
Elektrischer Tape-Dispenser, Kleinstlängen-Spezialversion |
| Kompatible Bandbreite |
7 – 51 mm (0,28" – 2,0") |
| Programmierbarer Schnittbereich |
5 – 999 mm (0,2" – 39") |
| Mindestschnittlänge |
5 mm (0,2") — Custom-Steuerboard |
| Maximaler Rollenaußendurchmesser |
178 mm (7") |
| Kernhalter (im Lieferumfang) |
3-in-1: 25 mm / 35 mm / 76 mm |
| Schnittgenauigkeit |
±1 mm (materialabhängig) |
| Bandvorschubgeschwindigkeit |
14,5 cm/s |
| Betriebsmodi |
Automatisch (Fotozelle) / Manuell (Taste) |
| Fotozellen-Hinweis |
Bei 5-mm-Stücken nicht aktiv — Pinzette empfohlen |
| Schneidsystem |
Guillotine (gerade Schnittkante) |
| Klingenlebensdauer |
bis zu 200.000 Schnitte |
| Längeneinstellung |
Digital (LED), manuell überschreibbar |
| Andruckrolle |
Verstellbar (für verschiedene Bandstärken) |
| Rahmen / Gehäuse |
Stahlrahmen / flammhemmendes Antistatik-Verbundgehäuse (480 °C) |
| Maße (L × B × H) |
24,5 × 13,5 × 16,0 cm |
| Gewicht |
2,54 kg |
| Nennspannung |
117 V, 50/60 Hz, <1 A / 230 V, 50/60 Hz (ZCM1000D-2) |
| Zertifizierung |
CE (alle 230-V-Modelle) |
| Herstellungsland |
Japan |
Der ZCM1000D ist die Spezialvariante für Kleinstlängen ab 5 mm. Für Standardanwendungen ab 20 mm empfehlen wir den ZCM1000. Für Glasfasergewebe-Tapes steht der ZCM1000C zur Verfügung.
