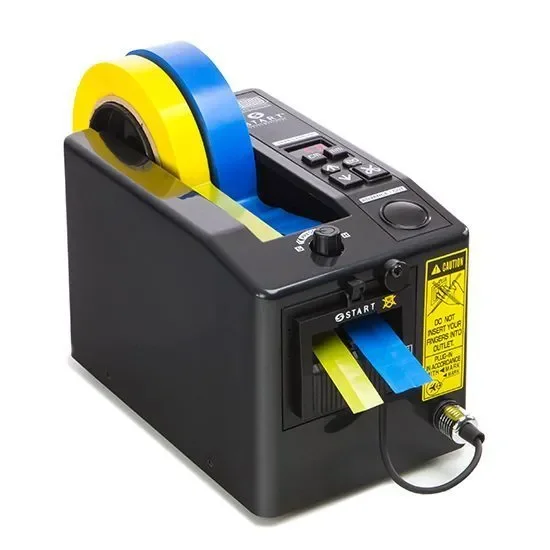

ZCM1000E – Dual-Tape-Dispenser von START International: Zwei Rollen. Ein Prozess. Maximale Effizienz.
An modernen Montage- und Fertigungsarbeitsplätzen ist der Bedarf an mehreren Klebebändern gleichzeitig keine Ausnahme — er ist die Regel. Zwei separate Dispensergeräte zu betreiben bedeutet doppelten Platzbedarf, doppelte Investition und erhöhten Koordinationsaufwand für den Bediener. START International hat den ZCM1000E entwickelt, um dieses Problem elegant zu lösen: Mit einem Doppelschneidkopf und zwei synchronisierten Fotozellen dispensiert ein einziges Gerät zwei Klebebandrollen gleichzeitig — präzise, automatisch und vollständig synchron.
Dual-Fotozellen-Synchronisation – der entscheidende Unterschied
Jede der zwei integrierten Fotozellen überwacht ihren eigenen Ausgabebereich unabhängig. Der Folgevorschub wird erst dann ausgelöst, wenn beide zuvor dispensierten Bandstücke entnommen wurden. Diese intelligente Synchronisation verhindert, dass eine Rolle der anderen vorläuft — beide Bänder stehen dem Bediener stets gleichzeitig und in exakter Länge bereit. Das eliminiert Fehler, reduziert Ausschuss und erhöht den Durchsatz messbar.
Zwei Rollen — halber Platzbedarf, doppelte Produktivität
Der ZCM1000E ersetzt zwei separate Dispensereinheiten auf einem einzigen Arbeitsplatz. Die Längeneinstellung wird einmalig am digitalen LED-Panel vorgenommen und gilt für beide Rollen gleichzeitig. Schnittbereich: 20 bis 999 mm mit ±1 mm Genauigkeit. Bandbreiten von 7 bis 51 mm werden pro Rolle verarbeitet. Der 3-in-1-Kernhalter (25 / 35 / 76 mm) ermöglicht werkzeuglose Rollenwechsel.
Typische Einsatzbranchen
-
Automotive: Kabelbaumfertigung mit mehreren Bandpositionen, beidseitige Applikationen
-
Elektronik: Gleichzeitige PCB-Maskierung an zwei Bereichen
-
Verpackung & Logistik: Zwei simultane Versiegelungsbänder auf einer Linie
-
Allgemeine Montage: Parallele Bandapplikationen an komplexen Baugruppen
-
Energietechnik: Doppelte Wickelapplikationen in Transformatoren- und Motorenfertigung
Globale Plattform – industrielle Zuverlässigkeit
Der ZCM1000E teilt alle Stärken der ZCM1000-Familie: Stahlrahmen, flammhemmendes antistatisches Verbundgehäuse (480 °C), Klingenstandzeit bis zu 200.000 Schnitte, verstellbare Andruckrolle. Für den europäischen Markt: ZCM1000E-2 (230 V / 50 Hz, CE-zertifiziert).
Fragen zur optimalen Konfiguration für Ihren Arbeitsplatz? Kontakt: info@startinternational.eu — kostenlose Beratung und Materialtestung inklusive.
Technische Spezifikationen – ZCM1000E
| Parameter |
Spezifikation |
| Modellbezeichnung |
ZCM1000E (230-V-EU-Version: ZCM1000E-2) |
| Gerätekategorie |
Elektrischer Dual-Tape-Dispenser – 2 Rollen gleichzeitig |
| Anzahl Rollen |
2 (simultan, synchronisiert) |
| Kompatible Bandbreite |
7 – 51 mm (0,28" – 2,0") pro Rolle |
| Programmierbarer Schnittbereich |
20 – 999 mm (0,79" – 39") |
| Maximaler Rollenaußendurchmesser |
178 mm (7") |
| Kernhalter (im Lieferumfang) |
3-in-1: 25 mm / 35 mm / 76 mm |
| Schnittgenauigkeit |
±1 mm (materialabhängig) |
| Fotozellen |
2 unabhängige Fotozellen (eine pro Ausgabebereich) |
| Auslösebedingung |
Vorschub nach Entnahme beider Bandstücke |
| Bandvorschubgeschwindigkeit |
14,5 cm/s |
| Betriebsmodi |
Automatisch (Dual-Fotozelle) / Manuell (Taste) |
| Schneidsystem |
Guillotine (gerade Schnittkante) |
| Klingenlebensdauer |
bis zu 200.000 Schnitte |
| Längeneinstellung |
Digital (LED), manuell überschreibbar |
| Andruckrolle |
Verstellbar (für verschiedene Bandstärken) |
| Rahmen / Gehäuse |
Stahlrahmen / flammhemmendes Antistatik-Verbundgehäuse (480 °C) |
| Maße (L × B × H) |
24,5 × 13,5 × 16,0 cm |
| Gewicht |
2,54 kg |
| Nennspannung |
117 V, 50/60 Hz, <1 A / 230 V, 50/60 Hz (ZCM1000E-2) |
| Zertifizierung |
CE (alle 230-V-Modelle) |
| Herstellungsland |
Japan |
| Lieferumfang |
Gerät, Produkthandbuch, Silikonöl, Sicherheitsvorrichtung |
Der ZCM1000E ist die Dual-Rollen-Spezialvariante des ZCM1000. Für Einzelrollen-Anwendungen empfehlen wir den ZCM1000. Weitere Varianten der ZCM1000-Familie auf Anfrage.
